ПМООС. Обеспечение инженерно-транспортной инфраструктуры жилого комплекса

ПМООС Обеспечение инженерно-транспортной инфраструктуры жилого комплекса
Регион: Сахалинская область
Год выпуска: 2022
Формат пояснительной записки: docx
Размер архива: 520 МБайт.

Объекты автодороги жилого комплекса:
Объекты участков автомобильной дороги на территории муниципального образования.
Сети ливневой канализации. Локальные очистные сооружения
Проект рекультивации нарушенных земель. Локальные очистные сооружения.

В соответствии с техническим заданием проектируемая дорожная инфраструктура объекта поделена на следующие подразделы:
- Строительство транспортной инфраструктуры к жилой застройке;
- Внутриобъектные автомобильные дороги жилой застройки;
- Инженерно-техническое обеспечение жилой застройки. Инженерная защита территории.

Наружная система дождевой канализации предназначена для сбора дождевых стоков с проектируемых автодорог и жилого комплекса
площадью 62,44 га. После сбора дождевые стоки поступают на локальные очистные сооружения с организованным выпуском очищенных стоков
в естественный ручей.
Проектом предусмотрено устройство локальных очистных сооружений дождевых сточных вод.

Рекультивации подлежит площадь временного отвода – 1,03616 га.

Сети электроснабжения.
В состав данного проекта входит разработка проектной документации по  прокладке сетей электроснабжения.
Год ввода в эксплуатацию энергопринимающего устройства / объекта электросетевого хозяйства: 2022.
В объеме данного раздела проектной документации вошли проектные решения по:
- Переустройству опоры по трассе линии ВЛ 110 кВ из пятна застройки автодороги;
- Строительство новой опоры взамен существующей фидера линии ВЛ 110 кВ, с переподвесом - провода марка: AAAC - Z261-2Z.
- Строительство новой опоры по трассе линии ВЛ 110 кВ, с переподвесом - провода марка: AAAC - Z261-2Z, грозозащитного троса
марки: 9,2-МЗ-В-ОЖ-Н-Р.
Для соединения ВЛ и КЛ предусматривается установка следующего электротехнического оборудования:
- три однополюсных разъединителя вертикальной установки с полимерными изоляторами; с одним заземляющим ножом со стороны КЛ
с моторными приводами на главном и заземляющем ножах;
- оптические трансформаторы тока;
- ограничители перенапряжений взрывобезопасные;
- кабель и кабельная муфта.

+ Проект рекультивации нарушенных земель
Рекультивации подлежит площадь временного отвода – 1,55458 га.
Земельный участок имеет категорию земель «земли населенных пунктов».
На рассматриваемом земельном участке данным проектом предлагается сельскохозяйственное направлением рекультивации.
Требования по рекультивации земель, нарушенных при строительстве и эксплуатации:
- на техническом этапе рекультивации земель должны быть проведены следующие работы:
- уборка строительного мусора,
- планировка (разравнивание) поверхности насыпи (временного отвала),
- выравнивание рытвин и ям;
- мероприятия по предотвращению эрозионных процессов;
- покрытие рекультивируемой площадиплодородным слоем почвы.

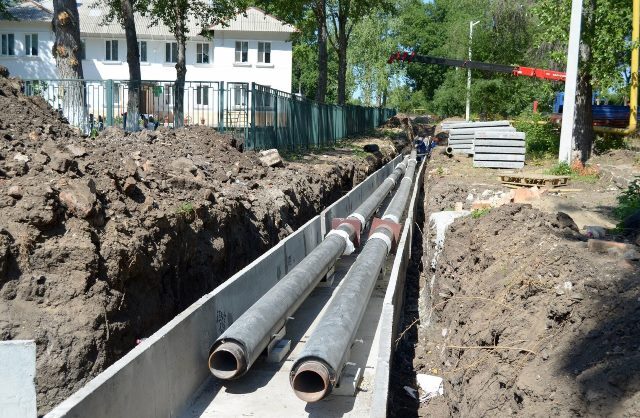

Сети теплоснабжения.
В состав данного проекта входит разработка проектной документации по прокладке сетей теплоснабжения.
Для обеспечения требуемого давления во внутриквартальных тепловых сетях проектом предусматривается устройство насосной станции
повышения давления.
Насосная станция повышения давления подающей тепловой сети выполнена на единой раме с отключающей арматурой, обратными клапанами
и КИП заводской готовности и устанавливается на монолитный ж/б фундамент внутри помещения насосной. На основании сейсмических условий равных 8 баллов монтаж каждой насосной станции к коллектору осуществляется при помощи сильфонных компенсаторов.

В объем проектирования входит демонтаж существующих и строительство новых магистральных сетей теплоснабжения от коллекторной
ТЭЦ-1 до теплофикационной камеры жилой застройки.

+ Проект рекультивации нарушенных земель.

Прокладка оптоволокна.
Проектируемая кабельная канализация реализуется путем соединения  пластиковых кабельных колодцев ККТ-2 трубами пластиковыми
гофрированными гибкими двустенными диаметром 110 мм. На магистральных участках прокладываются 4 параллельные трубы, на отпаечных участках прокладываются 2 трубы (рабочая и резервная). Глубина прокладки труб составляет 1000 мм от поверхности земли (для верхней трубы в трубном пакете).
Магистральная линия кабельной канализации прокладывается преимущественно под тротуаром в пределах проезжей части.
От магистральной линии осуществляются отпайки:
- к кварталам жилой застройки (4 волокна на квартал),
- к общественным зданиям (детские сады, школы).
